SGD28系列直升机起动电源
专为航空-军事装备研制
SGD28系列直升机起动电源装置是将交流380V转换为直升机起动的直流28.5V电源。设备输入级采用直流真空接触器来实现主电路的软启动，中间级采用有自主知识产权的宽范围 ZVZCS 软开关逆变技术来实现电能的变换，输出级采用LC 滤波得到高质量的直流电压。高性能 MCU 作为中央处理器，纯数字测量控制技术，LCD 屏显示，造型新颖美观，结构设计合理，具有高稳定性和高可靠性，是安全、可靠、高效、纯净的高端航空地面电源。
本系列电源提供了高度稳定的输出电压及电流，可适用于世界各国飞机、航空器使用；可适用于装甲武器等军事装备的启动电源；也可作为航空器材的输入电源的模拟实验。由于它采用了当前国际先进的软开关技术及成熟可靠的控制电路，在公司多年军品电源研发设计的技术积淀和不断创新中，SMDC28所具有的高精确度、高稳定性和高可靠性的优良电子特性在航空军用领域的应用中一次次书写着辉煌。
■ 符合MIL-STD-704F、GJB-181A-2003、GJB-572A-2006 等航空电源规范。
■ 采用MCU+CPLD制器设计，具有CC/CV模式，实现智能化远程操作与监控。
■ 采用具有自主知识产权的宽范围ZVZCS软开关逆变技术，效率高，可靠性高。
■ 输出电压28V和270V两个系列、输出电流 50-2000A 内任意定制。
■ 工作频率高、效率高、功率密度高、功率因数高、可靠性高。
■ 内置式的自诊断设备和模块化结构，以保证产品最小的维修时间。
■ 采用ILDC技术，可自动实现大电流工作时的输出引线压降的自动补偿。
■ 独有故障诊断功能，大幅度缩短电源维护时间；
■ 主要电气元件均采用国内外知名厂商标准产品，同时执行严格的器件筛选检验措施，为产品打下良好质量基础；
■ 所有电路板均为自行设计、研制，通过各种环境应力试验。
型号 | SGD28-400-T | SGD28-600-T | SGD28-800-T | |||
输入 | 三相三线+PE 380V/400V/±15%，50Hz±5Hz | |||||
输出 | 额定电压 | 28.5V | ||||
设置电压 | 19V-33V | |||||
电流 | 0-400A | 0-600A | 0-800A | |||
功率 | 0-13kVA | 0-20kVA | 0-25kVA | |||
显示方式 | LCD显示，电压电流四位分辨率，电压精度0.01V，电流精度0.1A | |||||
设置精度 | 电压 | ≤±0.5% | ||||
电流 | ≤±0.5%（读数+量程） | |||||
测量精度 | 电压 | ≤±0.5% | ||||
电流 | ≤±0.5%（读数+量程） | |||||
纹波与噪声 | Vrms | 100mV | ||||
Vpp | 1000mV | |||||
源效应 | ±0.2% | |||||
负载效应 | ±0.5% | |||||
噪声 | ≤65db(A),相距1米处 | |||||
效率 | ≥ 0.85 | |||||
过载性能 | 200%额定电流，可工作600s； | |||||
保护功能 | 输入缺相保护；输入过欠压、输出过欠压、过流、过热、短路保护 | |||||
瞬态响应时间‚ | 满足GJB572A图10的要求 | |||||
最大引线压降补偿 | 4V | |||||
使用寿命 | ≥ 20年 | |||||
平均无故障运行时间 | ≥ 15000小时 | |||||
平均修复时间 | ≤30分钟 | |||||
工作环境 | 室外型：IP55；工作温度-20℃～60℃ | |||||

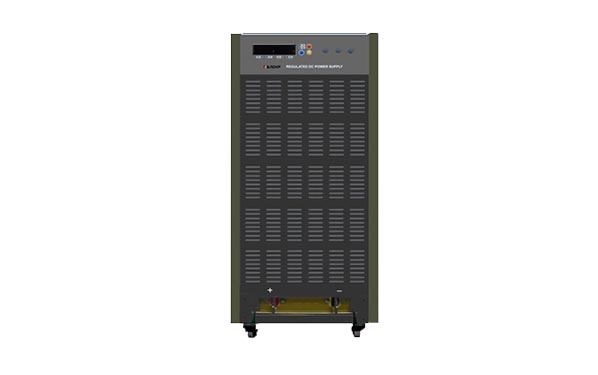

外形尺寸W×H×D（mm） | 立式 | 667×1132×1030 | ||||

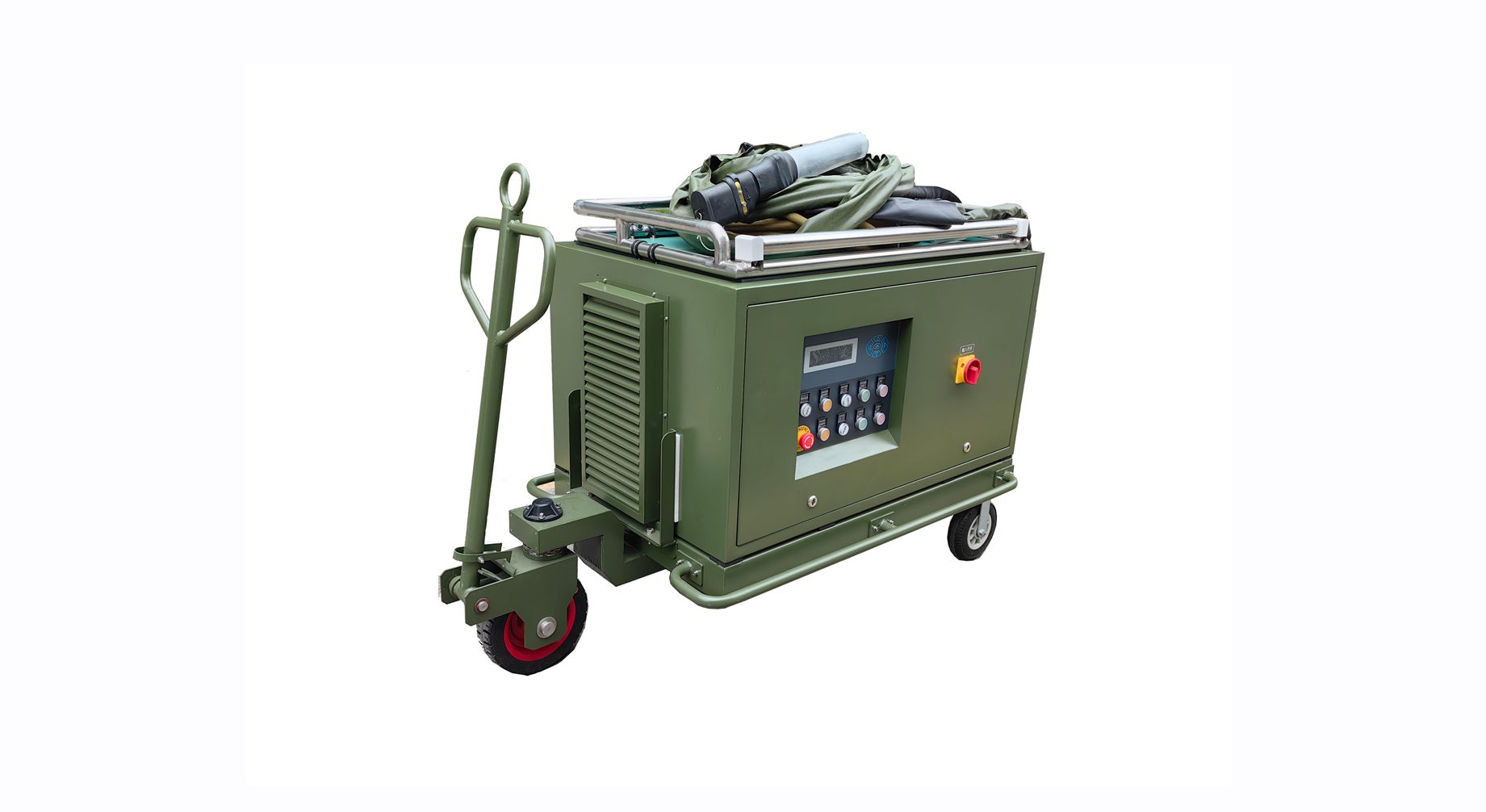

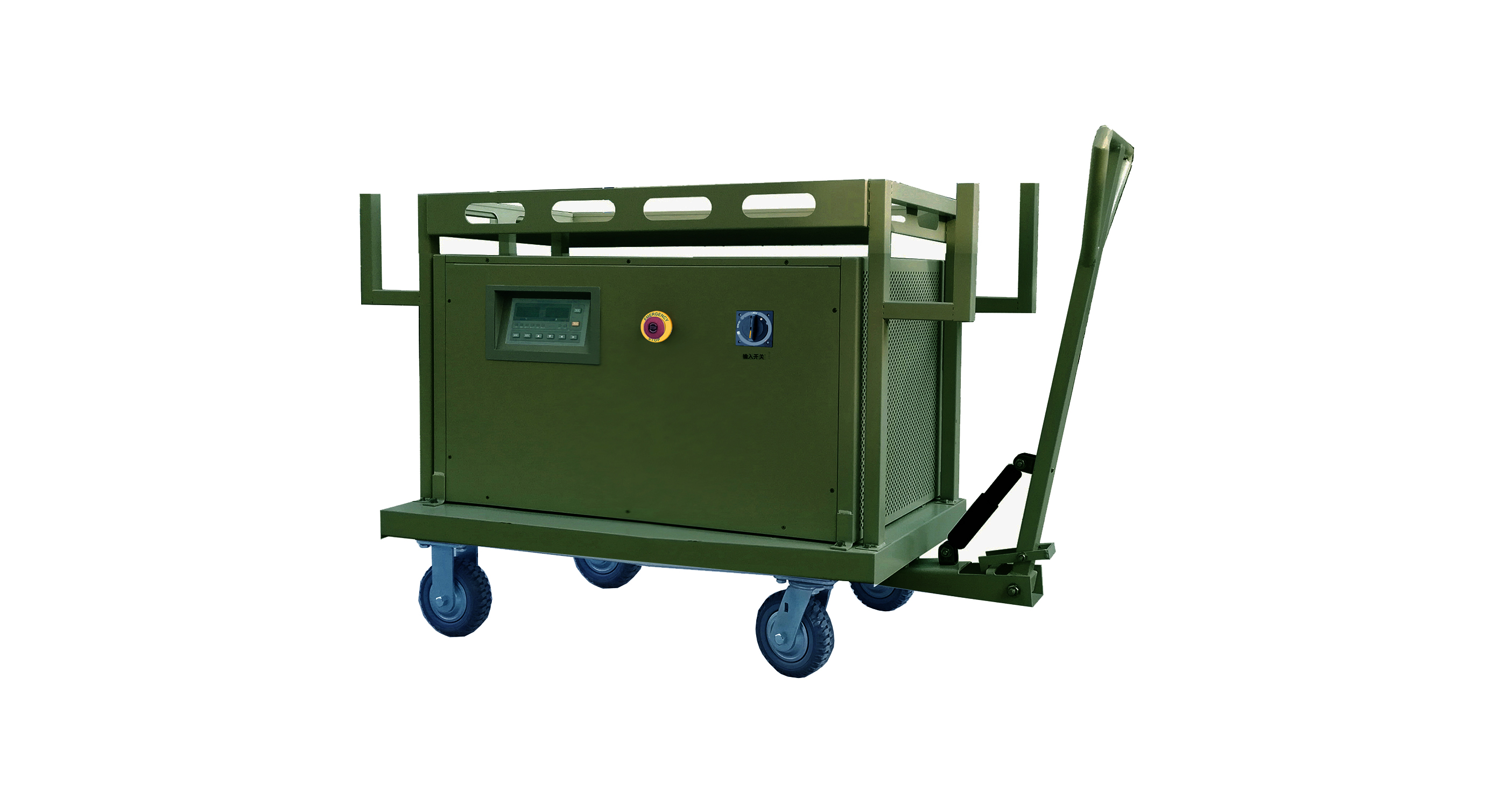

拖车式 | 2100×1400×1390（含拖车） | |||||
重量 | 立式 | ＜150kg | ||||
拖车式 | ＜250kg（含拖车） | |||||
备注 | 编程精度/回读精度的测试条件为（25℃±5℃）； | |||||
